ผลึกเดี่ยว: โครงสร้าง วิธีการเจริญเติบโต และการประยุกต์ทางอุตสาหกรรม

ถามนักโลหะวิทยาว่าเหตุใดใบพัดกังหันไอพ่นจึงถูกหล่อเป็นผลึกเดี่ยว และคำตอบก็อยู่ที่ข้อเท็จจริงข้อหนึ่ง นั่นคือขอบเขตของเกรนคือจุดที่วัสดุเสียหายก่อน ที่อุณหภูมิสูงกว่า 1,000 °C ความไม่ตรงกันในระดับอะตอมเหล่านั้นจะกลายเป็นจุดที่เกิดนิวเคลียสสำหรับช่องว่างและรอยแตกจากการคืบคลาน ลบขอบเขตของเกรนออกทั้งหมด และโลหะผสมที่มีนิกเกิลเป็นองค์ประกอบเดียวกันก็สามารถทำงานได้ร้อนกว่าการหล่อแบบทั่วไปประมาณ 100 °C

เหตุผลเดียวกันนี้ขับเคลื่อนอุตสาหกรรมเซมิคอนดักเตอร์ ต้องหั่นเวเฟอร์ซิลิคอนขนาด 300 มม. จากแท่งผลึกเดี่ยว เนื่องจากขอบเขตของเกรนที่อยู่ใต้ทรานซิสเตอร์จะทำให้พาหะประจุกระจายและทำให้เกิดข้อบกพร่องทางไฟฟ้า ผลึกเดี่ยวไม่ใช่ความอยากรู้อยากเห็นในห้องปฏิบัติการเฉพาะกลุ่ม เป็นรากฐานทางโครงสร้างของอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ระบบขับเคลื่อนการบินและอวกาศ และเลนส์ที่มีความแม่นยำ บทความนี้จะอธิบายว่าจริงๆ แล้วผลึกเดี่ยวคืออะไร วิธีการปลูกแบบเดิมๆ ทำงานอย่างไร ผลึกเดี่ยวให้คุณค่ามากที่สุด และสิ่งที่ต้องตรวจสอบก่อนระบุหรือซื้อ

คริสตัลเดี่ยวคืออะไร?

ผลึกเดี่ยวคือของแข็งซึ่งมีโครงตาข่ายคริสตัลต่อเนื่องและไม่ขาดตอนตลอดปริมาตรทั้งหมด การจัดเรียงอะตอมตามคาบจะเกิดซ้ำในสามมิติโดยไม่มีการแตกหัก ซึ่งเป็นเหตุผลว่าทำไมบางครั้งผลึกเดี่ยวจึงถูกเรียกว่าเป็นเม็ดขนาดยักษ์ ไม่มีขอบเขตของเกรน ไม่มีบริเวณที่เบี่ยงเบน และไม่มีความไม่ต่อเนื่องของโครงสร้างในระดับตาข่าย

คำจำกัดความดังกล่าวจะแยกผลึกเดี่ยวออกจากวิศวกรโครงสร้างโซลิดสเตตอีกสองคนที่มักจะเลือกระหว่าง:

ผลที่ตามมาในทางปฏิบัติของความสม่ำเสมอนี้คือความสามารถในการคาดเดาได้ ในผลึกเดี่ยว โมดูลัสยืดหยุ่น การนำไฟฟ้า และการขยายตัวทางความร้อนสามารถแสดงเป็นฟังก์ชันของการวางแนวผลึกศาสตร์ได้ ในส่วนของโพลีคริสตัลไลน์ คุณสมบัติเหล่านั้นจะถูกเฉลี่ยเทียบกับเม็ดเกรนแบบสุ่มหลายล้านเม็ด ดังนั้นประสิทธิภาพสูงสุดของทิศทางจึงหายไป

เหตุใดการขจัดขอบเขตของเมล็ดพืชจึงช่วยปรับปรุงประสิทธิภาพ

ข้อสรุปประการแรก: ขอบเขตเกรนเป็นจุดเชื่อมต่อที่อ่อนแอที่สุดในโครงสร้างจุลภาคของวัสดุ และการลบออกจะช่วยเพิ่มความแข็งแรงที่อุณหภูมิสูง พฤติกรรมทางไฟฟ้า และความโปร่งใสของแสง ขอบเขตของเกรนเป็นบริเวณที่มีพลังงานสูงซึ่งมีการอัดตัวของอะตอมไม่สม่ำเสมอ สิ่งสกปรกมีแนวโน้มที่จะแยกตัวออกจากกัน ความคลาดเคลื่อนกองอยู่ที่นั่น และรอยแตกร้าวกระจายไปตามสิ่งเหล่านั้น อุตสาหกรรมทั้งสามแสดงให้เห็นถึงผลในทางปฏิบัติ

ใบพัดกังหันคริสตัลเดี่ยว

ในส่วนร้อนของกังหันแก๊ส ใบพัดและใบพัดทำจากซูเปอร์อัลลอยที่มีนิกเกิล เส้นทางการพัฒนาได้ย้ายจากการหล่อแบบเท่ากันหมดไปเป็นคอลัมน์ที่แข็งตัวในทิศทาง และสุดท้ายก็เปลี่ยนเป็นผลึกเดี่ยว การปรับปรุงสามารถวัดได้:

ความสามารถในการควบคุมอุณหภูมิที่เพิ่มขึ้นประมาณ 100 °C แปลตรงไปยังประสิทธิภาพของกังหันที่สูงขึ้นและการเผาไหม้เชื้อเพลิงที่ลดลง ซึ่งเป็นเหตุผลว่าทำไมเครื่องยนต์ Aero สมัยใหม่แทบทุกเครื่องจึงใช้ใบพัดผลึกเดี่ยวในกังหันระยะแรก

เวเฟอร์เซมิคอนดักเตอร์

ในการผลิตชิป แผ่นเวเฟอร์ซิลิคอนจะถูกตัดจากแท่งผลึกเดี่ยวที่ปลูกโดยวิธี โชคราลสกี้ ขอบเขตเกรนใดๆ ในพื้นที่แอคทีฟจะทำหน้าที่เป็นศูนย์กลางการรวมตัวกันใหม่ ทำให้เกิดกระแสรั่วไหลและลดผลผลิต

ความโปร่งใสทางแสง

ในด้านทัศนศาสตร์ แซฟไฟร์ผลึกเดี่ยวมีความโปร่งใสตั้งแต่รังสีอัลตราไวโอเลตไปจนถึงรังสีอินฟราเรดตอนกลาง และมีกลไกที่แข็งแกร่งเพียงพอสำหรับหน้าต่างและโดม รูปแบบโพลีคริสตัลไลน์จะโปร่งแสงได้ดีที่สุด เนื่องจากขอบเขตของเกรนจะกระจายแสง

ผลึกเดี่ยวเติบโตได้อย่างไร

วิธีการเจริญเติบโตทั้งหมดมีหลักการเดียวกัน คือ ควบคุมการแข็งตัวเพื่อให้นิวเคลียสเดี่ยวหรือผลึกเมล็ดพืช ครอบงำกระบวนการ และไม่มีเมล็ดพืชใหม่ก่อตัวที่ด้านหน้าด้านหน้าการแข็งตัว สามวิธีครอบคลุมการผลิตภาคอุตสาหกรรมส่วนใหญ่

วัสดุตั้งต้นเป็นตัวกำหนดขีดจำกัดบนของคุณภาพคริสตัล ในการเติบโตของซิลิคอน Czochralski วัตถุดิบตั้งต้นคือซิลิคอนโพลีคริสตัลไลน์ที่ผ่านการกลั่นให้มีความบริสุทธิ์ 99.9999999% ในการหล่อใบมีดซูเปอร์อัลลอยด์ของ Bridgman การหลอมต้นแบบประกอบด้วยนิกเกิล โคบอลต์ ไนโอเบียม และองค์ประกอบอื่นๆ ที่ได้รับการขัดเกลาอย่างระมัดระวัง สิ่งเจือปนใดๆ ในประจุจะถูกแยกออกจากกันตามขอบเขตหรือติดอยู่ในผลึกที่กำลังเติบโต สำหรับนักวิจัยและผู้ผลิตรายย่อยที่ทำงานกับไทเทเนียม วัสดุตั้งต้นที่มีลักษณะเฉพาะและมีสัณฐานวิทยาของผลึกควบคุมจะทำให้การพัฒนากระบวนการสั้นลง CRNMC จัดหาคริสตัลไทเทเนียมที่มีความบริสุทธิ์ตามเอกสาร ดังนั้นลูกค้าจึงไม่จำเป็นต้องพึ่งพาการเปลี่ยนแปลงแบบล็อตต่อล็อตตามแบบฉบับของฟองน้ำไทเทเนียมสำหรับสินค้าโภคภัณฑ์

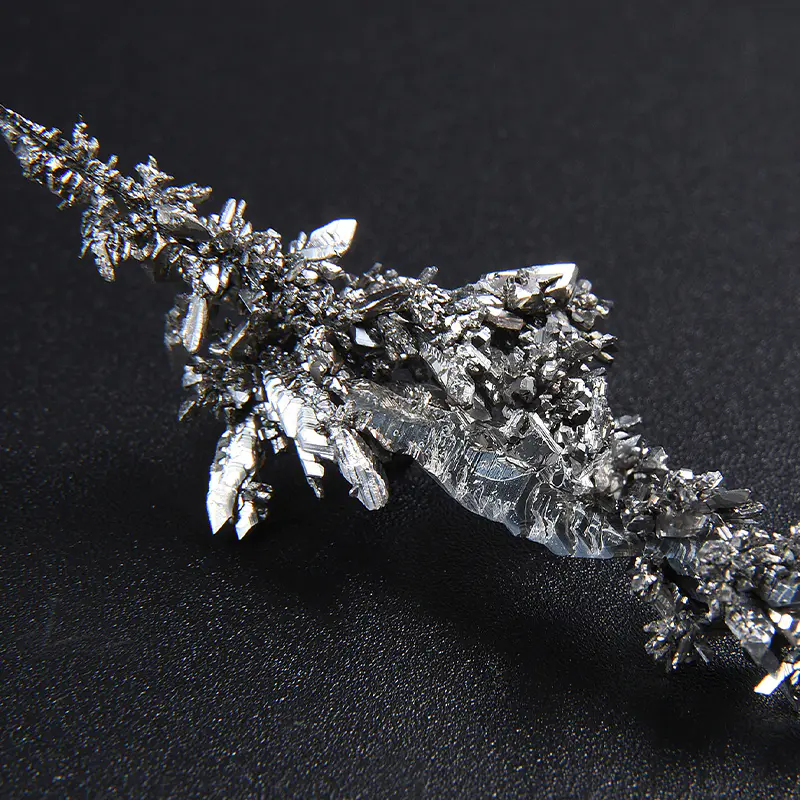

ไทเทเนียมคริสตัลเดี่ยวที่มีความบริสุทธิ์สูงสำหรับการวิจัยและการสะสมขั้นสูง คริสตัลไทเทเนียมนี้มีความบริสุทธิ์ 99.98–99.99% พร้อมด้วยสัณฐานวิทยาของผลึกที่มีการควบคุม ทำให้เป็นวัสดุตั้งต้นที่เชื่อถือได้สำหรับเป้าหมายการสปัตเตอร์ของเซมิคอนดักเตอร์และการประยุกต์ใช้ในการวิจัยเฉพาะทาง ดูผลิตภัณฑ์ →

การใช้งานทางอุตสาหกรรมของผลึกเดี่ยว

ผลึกเดี่ยวถูกใช้ในทุกที่ที่ต้องการความสม่ำเสมอของคุณสมบัติ ประสิทธิภาพทิศทาง หรือความบริสุทธิ์ขั้นสุด การกระจายอุปสงค์ทางอุตสาหกรรมโดยประมาณแสดงไว้ด้านล่าง ค่าต่างๆ เป็นเพียงตัวอย่างเท่านั้น

อุตสาหกรรมเซมิคอนดักเตอร์

เวเฟอร์ซิลิคอนเป็นผลิตภัณฑ์ผลึกเดี่ยวที่ใหญ่ที่สุดตามปริมาตร นอกเหนือจากตัวแผ่นเวเฟอร์แล้ว ห่วงโซ่อุปทานเซมิคอนดักเตอร์ยังขึ้นอยู่กับวัสดุที่เป็นผลึกในรูปแบบอื่นๆ: เป้าหมายการสปัตเตอร์สำหรับการสะสมไอทางกายภาพจำเป็นต้องมีโครงสร้างเกรนที่มีการควบคุมและมีความบริสุทธิ์สูงเพื่อให้ได้ความหนาของฟิล์มที่สม่ำเสมอ และเป้าหมายทองแดงที่มีขนาดเกรนสม่ำเสมอนั้นถูกนำมาใช้กันอย่างแพร่หลายในการเชื่อมโลหะเข้าด้วยกัน วัสดุเหล่านี้ผลิตขึ้นโดยมีพิกัดความเผื่อต่ำ เนื่องจากข้อบกพร่องเพียงจุดเดียวในชิ้นงานสามารถขัดขวางกระบวนการสะสมทั้งหมดได้ ที่ ส่วนวัสดุเซมิคอนดักเตอร์ ของเว็บไซต์ของเราแสดงรายการรูปแบบผลิตภัณฑ์และเกรดที่เกี่ยวข้อง

เป้าหมายสปัตเตอร์ทองแดงที่มีความบริสุทธิ์สูงเป็นพิเศษสำหรับการเคลือบที่แม่นยำ ด้วยความบริสุทธิ์ 99.999–99.9999% และขนาดที่ปรับแต่งได้ เป้าหมายทองแดงนี้รับประกันการสะสมของฟิล์มที่สม่ำเสมอในกระบวนการเคลือบเซมิคอนดักเตอร์และออปติคัล ซึ่งลดการปนเปื้อนและข้อบกพร่อง ดูผลิตภัณฑ์ →

การบินและอวกาศและการผลิตพลังงาน

ใบมีดซูเปอร์อัลลอยด์แบบผลึกเดี่ยวเป็นการใช้งานด้านการบินและอวกาศที่รู้จักกันดีที่สุด แต่โลหะผสมที่มีอุณหภูมิสูงยังต้องอาศัยการเติมโลหะทนไฟที่สม่ำเสมออีกด้วย ตัวอย่างเช่น ไนโอเบียมสร้างระยะการเสริมความแข็งแกร่งที่มั่นคงและปรับปรุงความต้านทานการคืบคลานในซูเปอร์อัลลอยที่มีนิกเกิล คุณสมบัติเดียวกันที่ทำให้ไนโอเบียมมีความสำคัญในโลหะผสมที่มีเทคโนโลยีสูงก็นำไปใช้กับแม่เหล็กที่มีตัวนำยิ่งยวดและส่วนประกอบด้านการบินและอวกาศด้วย การปนเปื้อนเล็กน้อยในการเติมไนโอเบียมอาจทำให้สมดุลเฟสของโลหะผสมไม่เสถียร ดังนั้นผู้ผลิตเครื่องยนต์จึงระบุขีดจำกัดสิ่งเจือปนที่เข้มงวดในทุกชุด สำหรับการตรวจสอบโดยละเอียดเพิ่มเติม โปรดอ่านบทความของเราที่ คุณสมบัติของไนโอเบียม อธิบายว่าทำไมโลหะนี้จึงปรากฏในการออกแบบที่มีอุณหภูมิสูงมากมาย

แท่งไนโอเบียมความบริสุทธิ์สูงขนาดใหญ่สำหรับการใช้โลหะผสมและเซมิคอนดักเตอร์ แท่งไนโอเบียมบริสุทธิ์ 99.99% นี้ มีจำหน่ายสูงสุด 400 มม. และ 2 ตัน รองรับการเติมโลหะทนไฟอย่างสม่ำเสมอในซูเปอร์อัลลอย และทำหน้าที่เป็นวัตถุดิบหลักสำหรับเป้าหมายการสปัตเตอร์เกรดเซมิคอนดักเตอร์ ดูผลิตภัณฑ์ →

เลนส์และโฟโตนิกส์

ผลึกเดี่ยวแซฟไฟร์ แคลเซียมฟลูออไรด์ และ YAG (อิตเทรียมอะลูมิเนียมโกเมน) ถูกนำมาใช้ในระบบเลเซอร์ หน้าต่างอินฟราเรด และเลนส์ที่มีความแม่นยำ เนื่องจากความสม่ำเสมอของผลึกทั้งสองจะรักษาดัชนีการหักเหของแสงและการดูดกลืนแสงให้คงที่ทั่วทั้งรูรับแสง

สิ่งที่ต้องระบุเมื่อซื้อวัสดุผลึก

ผู้ซื้อที่จัดหาผลึกเดี่ยวหรือวัตถุดิบเกรดคริสตัลมักจะประเมินพารามิเตอร์สี่ประการ ได้แก่ ความบริสุทธิ์ การวางแนว ความสมบูรณ์ของโครงสร้าง และการจัดทำเอกสาร

1. เกรดความบริสุทธิ์ ความบริสุทธิ์โดยทั่วไปจะแสดงเป็นเก้า: 99.99% (4N), 99.999% (5N) และ 99.9999% (6N) ความแตกต่างไม่ใช่วิชาการ ที่ระดับ 6N สิ่งเจือปนแต่ละรายการจะมีความเข้มข้นในส่วนต่อล้านส่วนหรือต่ำกว่า และทุกๆ 9 ที่เพิ่มขึ้นมาจะเพิ่มต้นทุนการกลั่นอย่างมาก
2. การวางแนวผลึกศาสตร์ เนื่องจากแอนไอโซโทรปีเป็นเหตุผลหนึ่งที่ต้องใช้ผลึกเดี่ยว จึงต้องกำหนดการวางแนวสำหรับคุณสมบัติที่ต้องการ ตัวอย่างเช่น หน้าต่างแซฟไฟร์สำหรับโดมแรงดัน มักจะถูกขยายโดยมีแกนแสงตั้งฉากกับระนาบหน้าต่าง
3. ความหนาแน่นของข้อบกพร่อง การเคลื่อนตัว การตกตะกอน และการรวมตัวจะลดประสิทธิภาพทางอิเล็กทรอนิกส์และทางกล วิธีการระบุลักษณะเฉพาะ เช่น การเลี้ยวเบนรังสีเอกซ์และการกัดพิเศษเผยให้เห็นความหนาแน่นของข้อบกพร่องดังกล่าว
4. การตรวจสอบย้อนกลับ ซัพพลายเออร์ที่รับผิดชอบจะมอบใบรับรองการวิเคราะห์พร้อมรายละเอียดสิ่งเจือปนตามองค์ประกอบ ไม่ใช่แค่ตัวเลขความบริสุทธิ์พาดหัว

ความสัมพันธ์ระหว่างความบริสุทธิ์ของวัตถุดิบตั้งต้นกับผลผลิตขั้นปลายนั้นมีความสัมพันธ์กันโดยตรง แผนภูมิด้านล่างแสดงให้เห็นถึงผลกระทบโดยทั่วไปของการเริ่มต้นความบริสุทธิ์ต่อเศษส่วนของผลึกที่ปราศจากข้อบกพร่องในการรณรงค์การเติบโต

นี่คือจุดที่ความลึกของกระบวนการของซัพพลายเออร์โลหะมีความสำคัญ บริษัทที่ดำเนินการทำให้บริสุทธิ์ การหลอม การหล่อ และการตัดเฉือนภายในบริษัทสามารถควบคุมห่วงโซ่ทั้งหมดตั้งแต่วัตถุดิบไปจนถึงผลิตภัณฑ์สำเร็จรูป และสามารถตรวจสอบผลลัพธ์ได้ด้วยการทดสอบความบริสุทธิ์ CRNMC ใช้แบบจำลองนี้กับไทเทเนียม นิกเกิล ทองแดง ไนโอเบียม และโลหะพิเศษอื่นๆ ซึ่งเป็นเหตุผลว่าทำไมผลิตภัณฑ์ของบริษัทจึงถูกนำมาใช้เป็นวัตถุดิบตั้งต้นและผลิตภัณฑ์ผลึกในการใช้งานที่มีความต้องการสูง

คำถามที่พบบ่อย

อะไรคือความแตกต่างระหว่างผลึกเดี่ยวและวัสดุโพลีคริสตัลไลน์?

ผลึกเดี่ยวมีโครงตาข่ายอะตอมที่ต่อเนื่องและไม่ขาดตอนตลอดปริมาตรทั้งหมด โดยไม่มีขอบเขตของเกรน วัสดุโพลีคริสตัลไลน์ประกอบด้วยผลึกหรือเมล็ดเล็กๆ จำนวนมากที่มาบรรจบกันที่ขอบเขตของเกรน ขอบเขตของเกรนทำหน้าที่เป็นอุปสรรคในการเคลื่อนย้ายอิเล็กตรอน ตำแหน่งสำหรับการแยกสิ่งเจือปน และเส้นทางสำหรับการแพร่กระจายของรอยแตกร้าว ซึ่งเป็นเหตุผลว่าทำไมผลึกเดี่ยวจึงมักจะมีประสิทธิภาพดีกว่าวัสดุโพลีคริสตัลไลน์เมื่อคุณสมบัติเหล่านั้นมีความสำคัญ

เหตุใดจึงใช้ผลึกเดี่ยวในใบพัดกังหัน

ใบมีดแบบผลึกเดี่ยวช่วยลดขอบเขตของเกรนที่อาจจะทำให้โลหะผสมอ่อนตัวลงที่อุณหภูมิสูง ใบมีดที่ใช้นิกเกิลผลึกเดี่ยวสามารถทำงานได้ร้อนกว่าใบมีดหล่อทั่วไปประมาณ 100 °C ซึ่งช่วยปรับปรุงประสิทธิภาพของเครื่องยนต์และลดการสิ้นเปลืองน้ำมันเชื้อเพลิง

วัดความบริสุทธิ์ในโลหะเกรดคริสตัลอย่างไร

โดยทั่วไปความบริสุทธิ์จะรายงานเป็นเปอร์เซ็นต์ เช่น 99.99% (4N) หรือ 99.999% (5N) โดยส่วนที่เหลือประกอบด้วยธาตุรอง แมสสเปกโตรเมทรีการปล่อยแสง (GDMS) และแมสสเปกโตรมิเตอร์พลาสมาแบบเหนี่ยวนำควบคู่ (ICP-MS) เป็นวิธีการทั่วไปที่ใช้ในการหาปริมาณธาตุแต่ละธาตุ ใบรับรองการวิเคราะห์ควรแสดงรายการค่าเหล่านี้ทีละชุด

โลหะใด ๆ สามารถผลิตเป็นผลึกเดี่ยวได้หรือไม่?

ตามหลักการแล้ว โลหะที่เป็นผลึกส่วนใหญ่สามารถเติบโตเป็นผลึกเดี่ยวได้ แต่ความยากในทางปฏิบัติและค่าใช้จ่ายจะแตกต่างกันอย่างมาก ซิลิคอน แซฟไฟร์ และออกไซด์บางชนิดมีการปลูกในปริมาณทางอุตสาหกรรม ซูเปอร์อัลลอยนิกเกิลถูกหล่อเป็นส่วนประกอบแบบผลึกเดี่ยว โลหะที่เกิดปฏิกิริยา เช่น ไทเทเนียมและไนโอเบียมถือเป็นความท้าทายมากกว่า เนื่องจากมีจุดหลอมเหลวสูง และความสัมพันธ์กับออกซิเจน ไนโตรเจน และคาร์บอนต้องใช้อุปกรณ์พิเศษ
